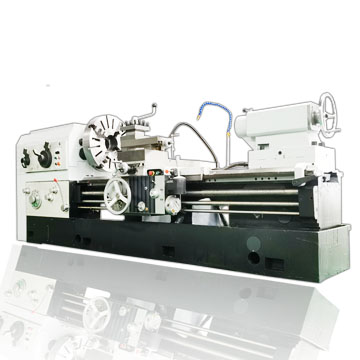

  • CW6180

  • CW6180

    • 0.00
      0.00
商品描述
主要技术参数SPECIFICATIONUNIT

CW6180

床身上回转直径Swing over bed mm800
横滑板上回转直径Swing over cross slide mm

520

工件长度Distance between centers mm1500/2000/3000/4000/5000/6000
床身导轨宽度

Guideway width mm

550
床身承重范围

Max. load capacity T

3
主轴孔径范围

Spindle bore mm

104
主轴孔径锥度

Spindle bore taper -

Metric φ120/MT5
主轴鼻端型号

Spindle nose type -

C11
主轴转速级数

Spindle speed steps -

正转18档/FWD. 18 steps
主轴转速范围

Spindle speed range rpm

6-800
卡盘规格

Chuck mm

φ315手动三爪/φ315 3-jaw manual
刀架类型

Turret/tool post -

4工位手动刀架/Manual turret 4 position
刀具尺寸

Tool shank size mm

30 x 30
X轴行程

X axis travel mm

420
Z轴行程Z axis travel mm1350/1850/2850/3850/4850/5850
X轴进给量级数/范围

X axis feed grade/range mm/r

64/0.05-12.15
Z轴进给量级数/范围

Z axis feed grade/range mm/r

64/0.1-24.3
X轴进给速度

X axis rapid traverse mm/min

2300
Z轴进给速度

Z axis rapid traverse mm/min

4000
公制螺纹种类/范围

Metric thread grade/range mm

50/1-240
英制螺纹种类/范围

Inch thread grade/range T.P.I

26/14-1
模数螺纹种类/范围

Module thread grade/range mm

53/0.5-120
径节螺纹种类/范围

DP thread grade/range D.P.

24/28-1
尾座套筒直径

Tailstock quill diameter mm

φ100
尾座套筒锥度

Tailstock quill taper -

MT5
尾座套筒行程

Tailstock quill travel mm

250
主轴电机

Main spindle motor kW

11
进给电机

Rapid traverse motor kW

1.1
冷却泵电机

Coolant pump motor kW

0.125
宽度W x 高度H

Width x Height    mm

1500 x 1550
长度 L

Length mm

3800/4300/5300/6300/7300/8300
机器净重

Net weight T

4.1/4.5/5.2/5.9/6.6/7.3

4.0/4.4/5.1/5.8/6.5/7.2
